Kako industrije poput IoT -a, pametne logistike i upravljanja lancem opskrbe uspijevaju, potražnja za RFID oznakama eksponencijalno je porasla. Budući da je antena kritična komponenta RFID oznaka, njegova proizvodnja postala je teren prepun mogućnosti i izazova. Proizvodnja PCB -a, tintni tisak i četiri tradicionalne tehnike tiskanja (litografija, gravura, fleksiju i tiskanje na ekranu) svi su za dominaciju na ovom visoko konkurentnom tržištu.
Konkurencija: PCB, Inkjet i tradicionalne tehnologije tiskanja
1. Tehnologija jetkanja PCB -a
Kao tradicionalna metoda za proizvodnju RFID oznaka antene, PCB jetkanje ističe se za svoju visoku preciznost, nisku otpornost, izvrsnu izdržljivost i stabilne performanse signala. Pretežno se koristi u RFID oznakama koje rade na 13,56 MHz i UHF frekvencija.
Proces jetkanja PCB uključuje nekoliko koraka: kruti ili fleksibilan laminat obloženi bakra/aluminij → Ispis zaslona fotoosjetljive antikorozijske tinte → sušenje → Izloženost → Razvoj → jetkanje → skidanje → pranje → Isušivanje → Pregled kvalitete → Skladištenje → Skladištenje.
Unatoč svojim prednostima, ova se metoda suočava s ograničenjima zbog visokih troškova, više složenih koraka, niže učinkovitosti proizvodnje i brige o okolišu. Kao industrijski trendovi prema ekološki prihvatljivim i učinkovitim rješenjima, održivost jetkanja PCB-a bila je pod nadzorom.

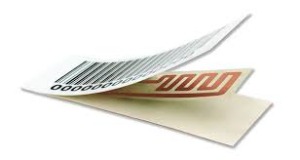

PCB jetkanje UHF 915 MHz RFID čip
2. Tehnologija tiska
Inkjet ispis pojavio se kao obećavajuća tehnologija, nudeći mogućnosti tiska bez ploča. Njegov osnovni princip uključuje prskanje provodljive tinte na supstrate na određenim položajima kako je upućeno od strane računala, formirajući željene uzorke s izvanrednom fleksibilnošću. Za razliku od tradicionalnih metoda ispisa na temelju ploča, tintni ispis ne zahtijeva pripremu ploča ili izravan kontakt s supstratom tijekom postupka.
Međutim, njegova debljina sloja s jednim prolazom od 0,1-5 μm izaziva zabrinutost zbog ispunjavanja zahtjeva za električne performanse RFID antena. Nadalje, ponovljeni ispis radi povećanja debljine može dovesti do izazova u održavanju oštrine i glatkoće ruba, što dodatno ograničava njegovu primjenjivost u scenarijima visoke potražnje.

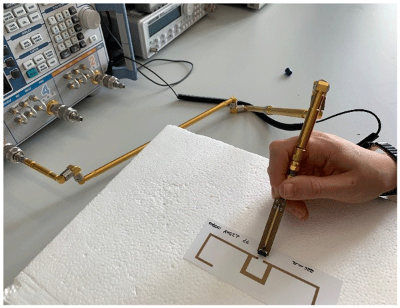

Inkjet ispis RFID oznaka
3. Tradicionalne tehnologije tiskanja: porast tiskanja na ekranu
Među tradicionalnim metodama tiskanja, litografija, gravura i fleksegrafija često se smatraju prikladnim kandidatima za proizvodnju antena, dok se tiskanje zaslona često odbacuje kao previše "sirova" za takav precizan rad. Iznenađujuće, zaslon se pojavio kao dominantna metoda, zahvaljujući svojoj sposobnosti postizanja značajne debljine sloja, jednostavnosti u radu i isplativosti.
Primarna funkcija RFID antena je prenošenje ili primanje RF signala pretvaranjem električne energije u elektromagnetske valove i obrnuto. Za to je potreban tiskani vodljivi materijal da bi se postigla određena debljina sloja kako bi se osiguralo optimalne električne performanse. Ispis na ekranu, koji može odlagati slojeve u rasponu od 6-300 μm u jednom prolazu, nadmašuje druge metode. Iako litografija, gravura i fleksica mogu postići slične debljine dodatnim elektropletom, pridruženi utjecaj, složenost i visoki troškovi na okoliš čine tiskanje na ekranu praktičnijim i održivim izborom.

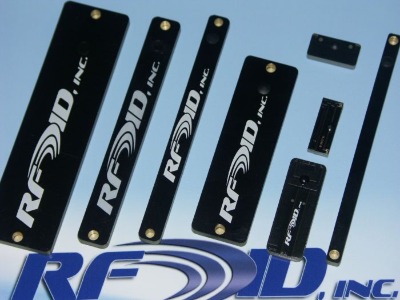

Zaslonski ispis RFID oznaka
Komparativni podaci: Komercijalni Tehnologije ispisa i debljina sloja
| Način ispisa | Viskoznost tinte (CP) | Debljina sloja s jednim prolazom (μm) | Minimalna veličina ispisa (μm) | Brzina ispisa (m²/s) |
| Tintni ispis | 5-20 | 0,05-1 | > 20 | ≤0,5 |
| Tiskanje aerosola | 1-1000 | 0,1-5 | > 8 | ≤0.01 |
| Zaslon | 500-10000 | ≤100 | > 50 | 0,1-10 |
| Gravura tiskanje | 50-500 | 0,8-8 | > 20 | 3-60 |
| Fleksibilna | 50-200 | 0,8-2,5 | > 50 | 3-30 |
| Tiskanje | 50000-150000 | 0,5-1,5 | > 50 | 0,5-2 |
| Litografija | 40000-100000 | 0,5-1,5 | > 20 | 3-30 |
| Gravura offset ispis | > 50 | 0,5-6 | > 20 | 0,1-30 |
| Način ispisa | Debljina deponiranog sloja (μm) | Ukupna debljina sloja (μm) |
| Litografija | 0,7-1,2 | 1.0-2.0 |
| Tiskanje | 1.0 | 1.0-6.0 |
| Gravura tiskanje | 2,8-15 | 9.0-15 |
| Fleksibilna | 3.0-5.0 | |
| Zaslon | 6.0-300 | 6.0-300 |
Dokazani uspjeh: ispis na ekranu u akciji
Changzhou Juist Screen Assing Machinery Co., Ltd., bio je na čelu razvoja visokog preciznog tiska. U 2015. godini tvrtka je predstavila svoj potpuno automatizirani stroj za ispis zaslona s roll-to-roll-om, koji se od tada evoluirao u standardizirani proizvod idealan za visoko precizni tanki ispis i fleksibilne aplikacije. Njegove vrhunske performanse i pouzdanost osnažili su klijente za postizanje isplative i učinkovite proizvodnje RFID antene.

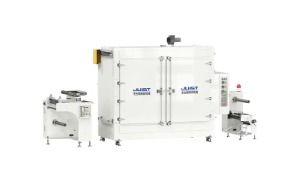

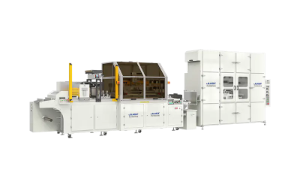

CCD Roll to Roll Stroj za ispis zaslona Filmski stroj za prerezivanje
Gledajući unaprijed: tiskanje zaslona kao lider na tržištu
Kako se propisi o okolišu zatežu i potražnja za učinkovitom proizvodnjom raste, ispis na ekranu učvrstio je svoju poziciju preferirane tehnologije u proizvodnji RFID antene. Gledajući naprijed, Changzhou Gestuture nastavit će se usredotočiti na inovacije, pružajući napredna i učinkovita rješenja za tisak kako bi RFID industriju doveli do novih visina.
Vjerujemo da tehnološki napredak ne samo da redefinira industrijske standarde, već i povećava cijeli lanac opskrbe. Uspon zaslona tiska je tek početak!
Za više informacija o RFID stroju za ispis zaslona, slobodno se obratite profesionalnom timu u Juistu za pomoć: Sales@juistmac.com
